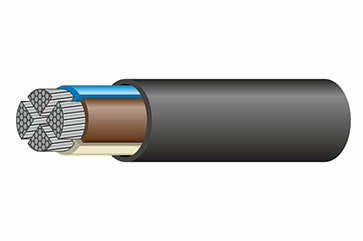

Кабель силовой АВВГ 4х150 мс-1

Расшифровка маркировки кабеля АВВГ:

А - алюминиевая токопроводящая жила
В - изоляция жил из поливинилхлоридного пластиката
В - оболочка из поливинилхлоридного пластиката
Г - отсутствие защитных покровов
1 ~ 5 - количество жил
1.5 ~ 800 мм2 - размер сечения жилы
0,66/1 - номинальное переменное напряжение

Кабель АВВГ состоит из элементов:

  Токопроводящая жила алюминиевая
- однопроволочная круглая (ок)
- однопроволочная секторная (ос)
- многопроволочная круглая (мк)
- многопроволочная секторная (мс)
1 или 2 класса по ГОСТ 22483.
Изоляция состоит из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку:
- изоляция нулевых жил (N) обозначается синим цветом
- изоляция жил заземления (PE) обозначается зелено-желтой расцветкой
Изолированные жилы многожильных кабелей скручены в сердечник.
Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
Металлический экран (для кабелей на напряжение 6 кВ) - состоит из медных лент или медной фольги.
Оболочка из поливинилхлоридного пластиката.

Область применения кабеля АВВГ:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели предназначены для эксплуатации на суше на высотах до 4300 м над уровнем моря.
Кабель АВВГ применяется для прокладки:
- в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах.

Общее техническое описание кабеля АВВГ:

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные - не менее 10 наружных диаметров;
- многожильные - не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 30 Н/мм².
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил сечением до 240мм² при токах короткого замыкания - не более 160°С.
Максимально допустимая температура нагрева жил сечением от 300мм² при токах короткого замыкания - не более 140°С.
Продолжительность короткого замыкания не должна превышать - 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.
Срок службы - 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в закрытых помещениях - не более 10 лет.
Варианты исполнения вольт, кВ: 1;0,66
